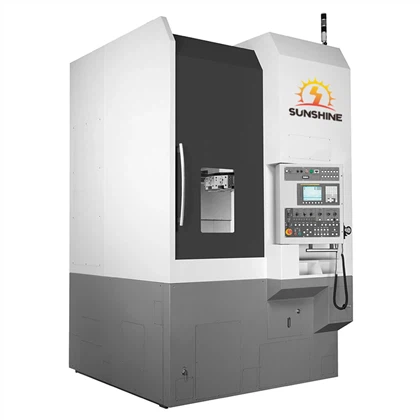

Pembubutan Vertikal CNC-Alat Mesin Penggilingan
Jika Anda membutuhkan alat mesin penggilingan-pembubutan vertikal cnc untuk membantu bisnis Anda, yakinlah untuk membeli secara grosir bersama kami. Kami adalah salah satu produsen dan pemasok terkemuka di China dengan sejarah lebih dari 20 tahun. Dan layanan yang disesuaikan juga tersedia.
Peralatan mesin penggilingan-pembubutan vertikal CNC adalah peralatan pemesinan multi-fungsi yang mengintegrasikan fungsi pembubutan dan penggilingan. Melalui desain terintegrasi, mesin ini menghasilkan-pemesinan presisi tinggi pada komponen kompleks. Keunggulan peralatan mesin penggilingan-pembubutan vertikal CNC terletak pada integrasi multi-proses, kontrol-presisi tinggi,-struktur kekakuan tinggi, dan pengoperasian yang cerdas. Peralatan mesin penggilingan-pembubutan vertikal CNC cocok untuk-bidang manufaktur berpresisi tinggi seperti dirgantara, manufaktur otomotif, pemrosesan cetakan, dan peralatan elektronik.
| bepergian | Sumbu-X, sumbu X'- | 450mm,450mm | S-sumbu Z, sumbu Z'- | 600mm,600mm |
| Kapasitas pemrosesan | Diameter slewing maksimum | φ700mm | Diameter pemesinan maksimum | φ600mm |
| Ketinggian belok maksimum | 600mm | --- | --- | |
| Poros | kecepatan spindel | 100-2000rpm | Tenaga motor spindel (penggerak langsung) | 22Kw |
| Bentuk muka ujung spindel | A2-11 | Torsi | Torsi terukur 600 NM | |
| Pengindeksan minimum spindel | 1" | Kecepatan subspindel | 50-6000 | |
| Subspindel lancip | BT40 | Tenaga spindel (spindel motor servo) | 7.5kw | |
| Jarak dari hidung spindel ke permukaan meja kerja | 100-700mm | --- | --- | |
| menara, majalah Alat | stasiun kerja | 8 | Tinggi Tengah | 125mm |
| Jarak antara sisi berlawanan dari kepala pemotong | 440mm | Jenis majalah alat | cakram | |
| Kapasitas magasin alat, jenis dudukan alat | BT40-16 | Waktu penggantian alat | 2,5 detik | |
| memandu | Panduan linier bergulir sumbu X- | 2 buah, lebar 55mm-1760mm | Panduan linier bergulir sumbu Z- | 4 buah, lebar 45mm-1250mm |
| Memotong sistem pendingin | Motor pendingin | 450W | Keluaran pompa | 30L |
| Memotong kapasitas tangki cairan | 150L | --- | --- | |
| Presisi pabrik | Pengulangan | ±0,005mm | Akurasi posisi | ±0,01mm |
| Unit pemosisian minimum | 0,001 mm | Pengindeksan spindel dan akurasi posisi | ±0,002 derajat | |
| Pengulangan pengindeksan spindel | ±0,002 derajat | --- | --- | |
| Parameter peralatan lainnya | berat bersih | 9500kg | Luas lantai (panjang × lebar × tinggi) | 3200×2500×3200mm |
Fitur Struktural Pembubutan Vertikal CNC-Peralatan Mesin Penggilingan Komposit

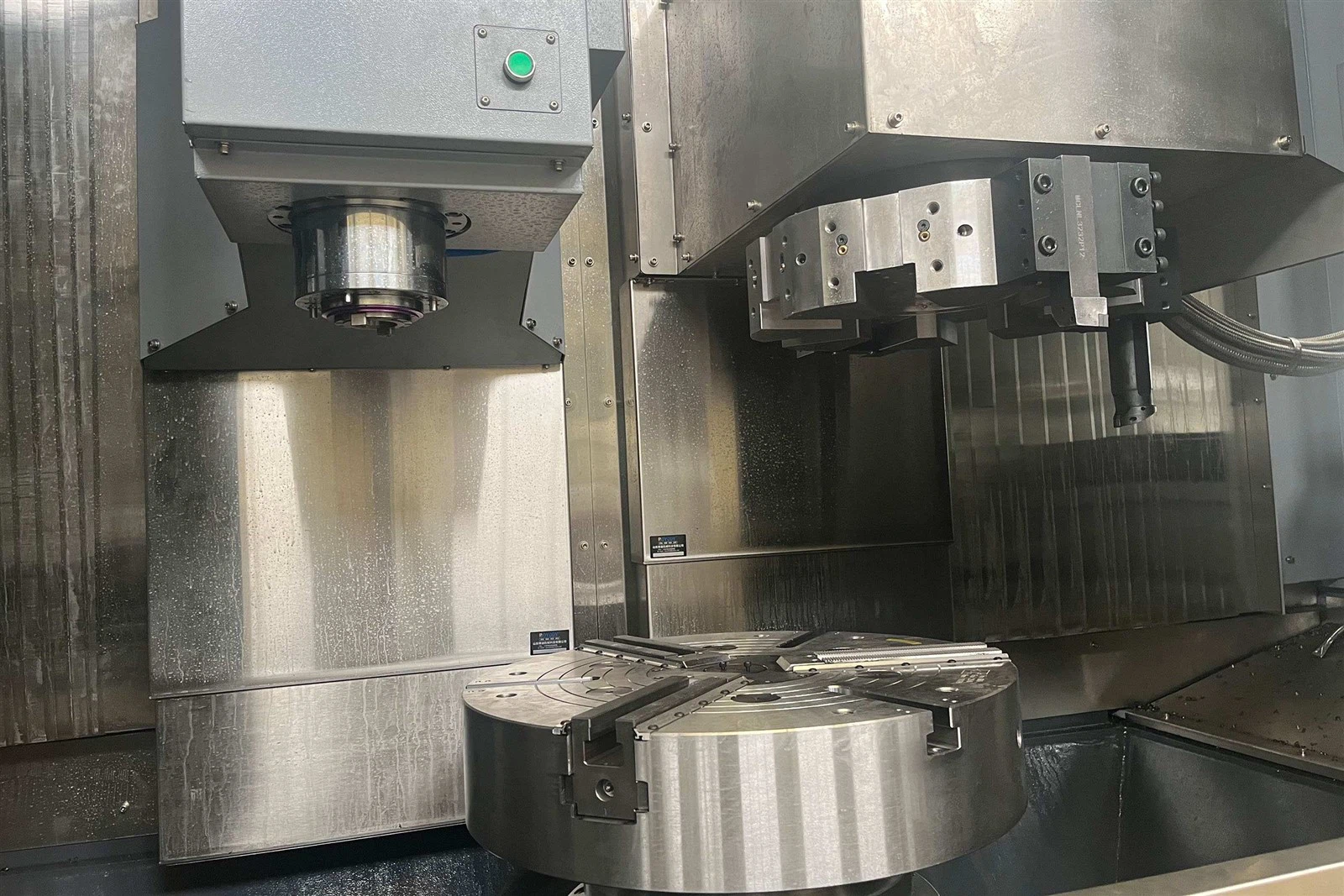

Struktur Vertikal: Poros perkakas mesin penggilingan-pembubutan vertikal tegak lurus terhadap meja kerja, dan benda kerja biasanya dipasang pada meja kerja horizontal. Struktur ini menguntungkan untuk pemesinan benda kerja yang berat, berbentuk cakram{2}}besar, dan berbentuk cangkang-, serta memfasilitasi pelepasan dan pendinginan chip.
Sistem Transmisi-Presisi Tinggi: Peralatan mesin penggilingan-pemutar vertikal menggunakan sekrup bola-presisi tinggi, pemandu linier, dan motor servo untuk memastikan pemosisian-presisi tinggi dan pergerakan yang mulus.
Unit Pemesinan Komposit: Mesin penggilingan-pembubutan vertikal dilengkapi dengan poros pembubutan dan poros penggilingan (atau menara bertenaga), yang memungkinkan operasi pembubutan dan penggilingan-berbagi waktu secara bersamaan. Menara bertenaga biasanya memiliki beberapa posisi perkakas, mengakomodasi berbagai perkakas pemotong seperti perkakas pembubut, pemotong frais, dan bor.

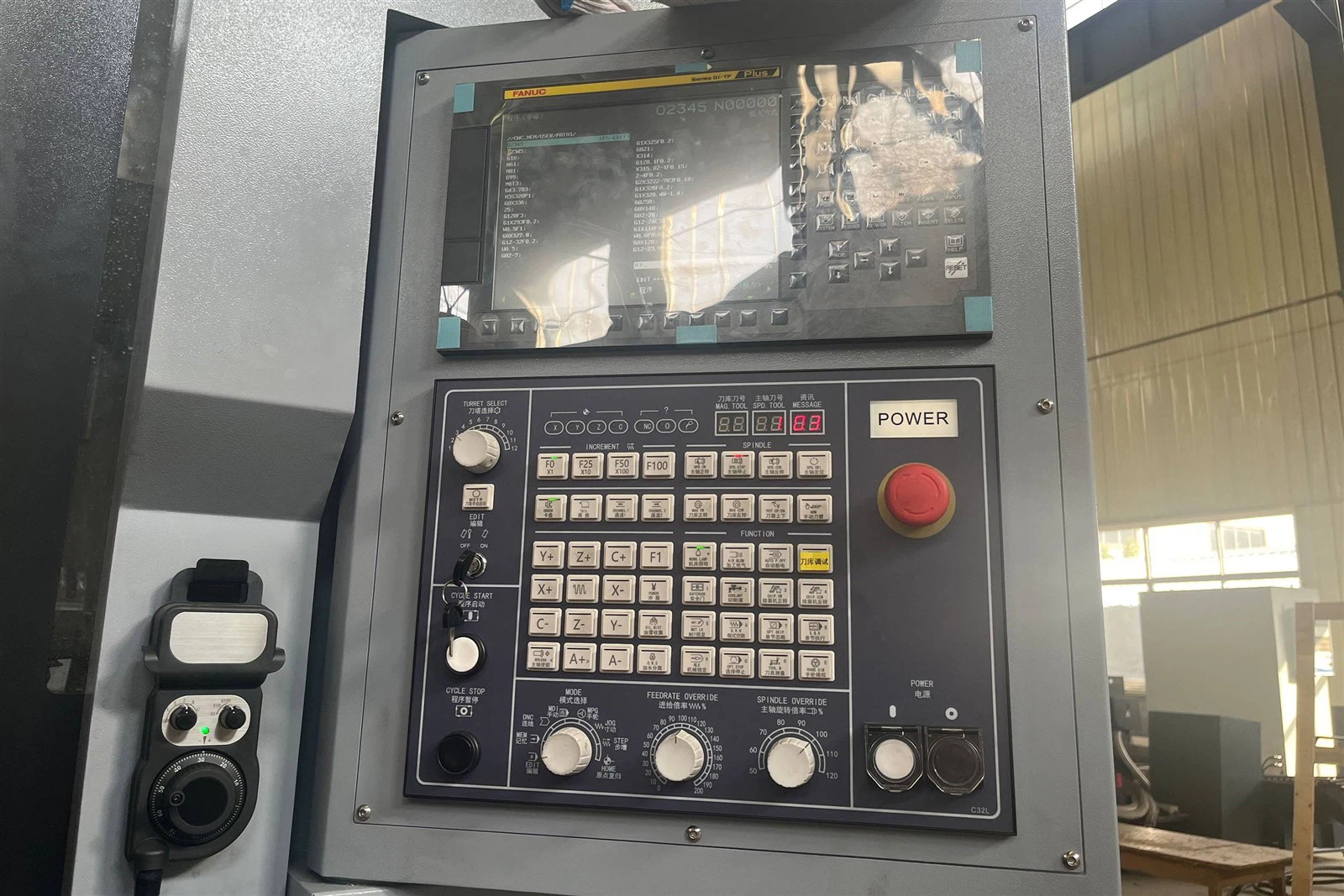

Sistem CNC: Mesin penggilingan-pembubutan vertikal dilengkapi dengan sistem CNC modern yang mendukung kontrol tautan multi-sumbu, memungkinkan realisasi lintasan dan proses pemesinan yang kompleks.
◆ Peningkatan efisiensi pemesinan: Melalui pemesinan komposit, penanganan benda kerja dan waktu tunggu berkurang, sehingga memperpendek siklus produksi.
◆ Peningkatan kualitas pemesinan: Akumulasi kesalahan yang disebabkan oleh banyak penjepitan berkurang, sehingga meningkatkan akurasi pemesinan benda kerja dan kualitas permukaan.
◆ Mengurangi biaya produksi: Mengurangi investasi peralatan, luas lantai, dan biaya tenaga kerja, sehingga meningkatkan efisiensi produksi.
◆ Fleksibilitas tinggi: Perubahan pahat dan parameter pemesinan dapat disesuaikan sesuai dengan kebutuhan pemesinan, beradaptasi dengan pemesinan berbagai benda kerja.
Ikhtisar Teknis
1. Pembentukan-satu kali: Mesin bubut-penggilingan vertikal CNC memungkinkan pembentukan-satu kali permukaan lengkung yang kompleks.
2. Teknologi Pemotongan-Kecepatan Tinggi: Mesin bubut-penggilingan vertikal CNC mengoptimalkan kecepatan spindel dan laju pengumpanan, menyeimbangkan efisiensi pemesinan dan kualitas permukaan.
3. Desain Modular: Mesin bubut vertikal dapat dikonfigurasi dengan menara daya, magasin perkakas, atau modul pemesinan roda gigi untuk memperluas kemampuan pemesinan.
4. Manufaktur Ramah Lingkungan: Mesin bubut-penggilingan vertikal CNC mengurangi konsumsi energi dan emisi limbah melalui pemotongan cepat dan sistem pelumasan terpusat.
Area Aplikasi
1. Manufaktur Otomotif: Digunakan untuk mengerjakan bagian-bagian kompleks seperti blok mesin otomotif, kepala silinder, poros engkol, dan hub roda.
2. Ruang angkasa: Digunakan untuk pemesinan komponen-presisi tinggi seperti bilah mesin-aero, cakram turbin, dan selubung.
3. Pembuatan Cetakan: Digunakan untuk pemesinan permukaan melengkung yang kompleks seperti rongga cetakan, inti, dan penggeser.
4. Peralatan Energi: Digunakan untuk pemesinan komponen besar seperti poros utama turbin angin dan bilah turbin gas.
5. Mesin Umum: Digunakan untuk mengerjakan berbagai poros, cakram, selongsong, dan bagian mekanis lainnya.
