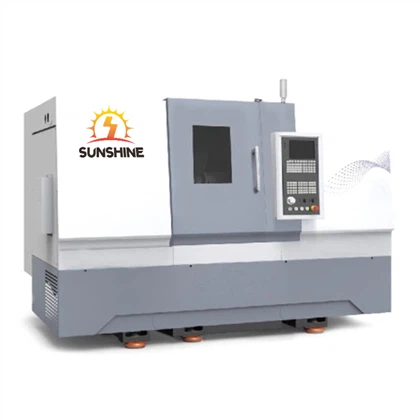

Mesin bubut CNC horizontal seri TCK4550 adalah-produk berkualitas tinggi yang dirancang dan diproduksi oleh pabrik kami berdasarkan pengalaman bertahun-tahun dalam merancang mesin bubut CNC horizontal dan sebagai respons terhadap kebutuhan pasar dan pengembangan. Perkakas mesin ini memiliki diameter pemesinan maksimum φ360mm dan panjang pemesinan maksimum 500mm. Struktur mainframe yang baru dirancang dan proses perakitan yang andal telah menghasilkan peningkatan menyeluruh untuk seri TCK4550. Dengan kinerja yang stabil dan andal serta desain ergonomis yang inovatif, seri TCK4550 tidak diragukan lagi akan menjadi pemimpin di industri.

Parameter Utama TCK4550

Spesifikasi	satuan	TCK4550
Berayun di atas tempat tidur	mm	500
Berayun di atas perosotan	mm	360
Panjang pemesinan maksimal	mm	500
Tenaga motor spindel	KW	11-15
Diameter spindel melalui lubang	mm	65
Kecepatan spindel maks	rpm	50-4500/177
Sudut kemiringan	derajat	45
Chuck hidrolik	-	8"/10"
Perjalanan sumbu X-	Kw	200
Perjalanan sumbu Z-	mm	550
Diameter selongsong tailstock/travel	mm	450
Lengan lancip	MT	5
Gerakan cepat X/Z	m/mnt	30/30
Dimensi keseluruhan	mm	230016001800
Berat mesin (kira-kira)	kg	3600

Area aplikasi

Mesin bubut CNC alas miring dapat mengerjakan bagian berbentuk poros dan cakram, serta memutar benang, busur, kerucut, dan permukaan lengkung internal dan eksternal pada benda berputar, sehingga memungkinkan pemesinan bagian berputar yang efisien, bervolume tinggi, dan berpresisi tinggi. Desain alas miring CNC menggabungkan pencocokan rasional kekakuan komponen seperti spindel, alas, dan tailstock, yang secara signifikan meningkatkan kekakuan alat berat secara keseluruhan dan memastikan stabilitas selama pemotongan berat. Oleh karena itu, peralatan mesin ini dapat mencapai akurasi pemesinan silinder eksternal IT6 hingga IT7. Sebagai perkakas mesin-umum, alat ini sangat cocok untuk industri otomotif, motor, bearing, dan hidrolik untuk pemesinan komponen berputar yang efisien,-bervolume tinggi, dan berpresisi{9}}tinggi.

Fitur Bubut

Mesin bubut CNC alas miring memiliki alas miring 30 derajat, menghasilkan distribusi gaya yang lebih stabil selama pemotongan. Tulang rusuk bagian dalam dioptimalkan menggunakan perangkat lunak Ansys, sehingga memberikan kekakuan tinggi pada alat berat. Ranjangnya terbuat dari-besi cor berkepadatan tinggi, menawarkan kekuatan tinggi dan penyerapan goncangan yang sangat baik. Port pelepasan chip yang diperbesar memastikan pemotongan yang mulus. Panduan alas miring CNC menggunakan panduan bantalan bola linier presisi 35mm, memberikan akurasi pengumpanan yang tinggi, ketahanan gesekan yang rendah, kekakuan yang baik, dan ketahanan yang tinggi terhadap getaran dan deformasi, memungkinkan pengguna mencapai akurasi pemesinan yang lebih tinggi dan kecepatan pergerakan yang lebih cepat, sehingga meningkatkan efisiensi produksi.

Milling and turning composite material slant bed CNC lathe guideways

Sumbu X dan Z dari mesin bubut CNC tempat tidur miring komposit penggilingan dan pembubutan digerakkan oleh motor servo dan dihubungkan langsung ke sekrup bola melalui kopling fleksibel. Sekrup bola dipasang di kedua ujungnya. Kedua jalur pemandu sumbu merupakan jalur pemandu bergulir, yang merupakan jenis muatan empat-arah yang sama, menawarkan presisi tinggi dan kapasitas muatan tinggi. Bola dipisahkan oleh sangkar untuk mengurangi hambatan gesekan, kenaikan suhu, dan deformasi termal selama pergerakan cepat, sehingga secara signifikan meningkatkan akurasi pemesinan, kecepatan lintasan yang cepat, dan efisiensi produksi. Dengan ukurannya yang ringkas, presisi tinggi, dan biaya perawatan yang rendah, mesin bubut CNC tempat tidur miring komposit penggilingan dan pembubutan sangat cocok untuk aplikasi di industri otomotif dan bantalan yang memerlukan konsistensi dimensi suku cadang yang tinggi.
